Модуль пожаротушения тонкораспыленной водой MIST E1®
"Тонкораспыленная вода - водяной поток, в котором среднеарифметический размер капель составляет 150 мкм и менее." - cогласно СП 5.13130.2009
Пожаротушение трв MIST E1® благодаря использованию в качестве огнетушащего вещества воды, подаваемой под высоким давлением и получению капель диаметром менее 100 мкм, создает мелкодисперсный туман (water mist), который быстро насыщает защищаемый объем помещения, значительно увеличивая эффективность пожаротушения при использовании минимальной массы воды.ПРЕИМУЩЕСТВА СИСТЕМЫ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЕННОЙ ВОДОЙ
- Сокращение расходов на приобретение резервуаров и емкостей для хранения воды
- Существенное снижение ущерба, причиненного пролитой водой, по сравнению с обычными спринклерными и дренчерными системами с диаметром капель 0,4 – 2 мм.
- Отсутствие необходимости секционирования защищаемых объемов и возможность начинать тушение до начала эвакуации людей, в отличии от установок объемного тушения
СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Сравниваемый показатель | Обычная спринклерная система | MIST E1® |
---|---|---|
Диаметр капли, мм | 1,00 | 0,01 |
Диаметры применяемых трубопроводов | до 200 мм | до 59 мм |
Количество подаваемой воды из одного оросителя за 1 мин. | 115 л | 14 л |
Количество пролитой воды из 10 оросителей за 10 мин. | 11 500 л | 1 400 л |
Фактический срок службы | более 10 лет | 40 лет |
ВИДЕО О СИСТЕМЕ MIST E1®
Испытания в «Останкино» системы пожаротушения ТРВ MIST E1®
Антивибрационные испытания системы пожаротушения ТРВ MIST E1®
Огневые сертификационные испытания системы EI-MIST® в лабораториях Швеции и России
ОПИСАНИЕ СИСТЕМЫ ТРВ MIST E1
Спринклеры и дренчеры системы ТРВ «MIST E1®» создают мелкодисперсный туман, который быстро насыщает защищаемый объем помещения, уменьшая при этом концентрацию кислорода, что значительно увеличивает эффективность водяного пожаротушения при использовании минимального количества воды. При тушении пожаров системами пожаротушения тонкораспыленной водой количество используемой воды в десятки раз меньше, чем в системах с обычными спринклерами и дренчерами, что позволяет резко сократить необходимый пожарный запас воды и, как следствие, максимально уменьшить наносимый при водяном пожаротушении ущерб.
Водяной туман, обладая высокой теплоемкостью и большой суммарной активной площадью поверхностей капель, при работе спринклеров и дренчеров резко снижает температуру в зоне пожара, прекращая химическую реакцию горения. Быстрое распыление и высокий охлаждающий эффект водяного тумана позволяют эвакуировать людей, находящихся в помещении, и создают условия для работы спецперсонала с переносными средствами пожаротушения. Модульные установки пожаротушения тонкораспыленной водой «MIST E1®» используют чистую воду без химических добавок, поэтому создаваемый при работе пожаротушения водяной туман являются абсолютно экологически безопасными.
ПРИМЕНЕНИЕ СИСТЕМЫ ВОДЯНОГО ПОЖАРОТУШЕНИЯ «MIST E1»
Система пожаротушения ТРВ «MIST E1®» соответствует международным стандартам IMO A 800, A 913 и NFPA 750. Система сертифицирована в Академии ГПС МЧС России.
Применение системы водяного пожаротушения «MIST E1®» рекомендовано испытательными лабораториями Factory Mutual и VDS (Германия). Многочисленные установки «MIST E1®» были применены за рубежом для защиты кабельных тоннелей телекоммуникационных компаний, нефтехимических предприятий и объектов железнодорожного транспорта на основании стандарта NFPA 750. Среди наиболее важных объектов можно назвать метрополитены Мадрида и Лондона, кабельные тоннели различных филиалов компании Ericsson.
В соответствии со Сводом Правил СП 5.13130.2009 нашей компанией были разработаны «РЕКОМЕНДАЦИИ по проектированию установок пожаротушения с применением модулей пожаротушения тонкораспыленной водой « MIST E1®». В соответствии с данными РЕКОМЕНДАЦИЯМИ установки пожаротушения «MIST E1®» могут применяться для противопожарной защиты помещений групп 1, 2, 4.1, 4.2, 5, 7 (за исключением горючих и легковоспламеняющихся жидкостей (ГЖ и ЛВЖ) с температурой вспышки ниже 50°С) и кабельных сооружений.
В СОСТАВ ПРЕДЛАГАЕМОЙ НАМИ СИСТЕМЫ ПОЖАРОТУШЕНИЯ ТРВ ВХОДЯТ СЛЕДУЮЩИЕ ОСНОВНЫЕ УЗЛЫ:
- Насосная станция высокого давления с электрическими насосами (основными и резервным), устанавливаемыми на единой опорной платформе (в качестве резервного возможен дизельный насос)
- Модуль пожаротушения тонкораспыленной водой с деминерализованной водой различной емкости, в соответствии с требуемым объемом
- Распределительные устройства из нержавеющей стали AISI 316 с ручным и электрическим приводом для подачи воды к насадкам в различных зонах (в дренчерной системе открываются от сигнала АПС)
- Специальные спринклерные или дренчерные распылители (количество определяется проектом)
- Трубопроводы и специальные соединительные устройства, выполненные из нержавеющей стали марки AISI 304 макс. диаметром до 3".
ТУШЕНИЕ ТОНКОРАСПЫЛЕННОЙ ВОДОЙ С НАСОСНОЙ СТАНЦИЕЙ - ОПИСАНИЕ И ПРИНЦИП РАБОТЫ

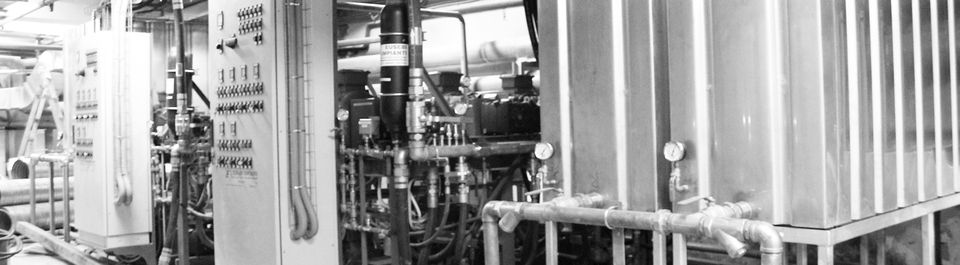

Насосный узел состоит из рабочих высоконапорных насосов (от одного до шести, в зависимости от проекта), и одного резервного, установленных на общей опорной раме. Вода направляется насосом через обратный клапан в общий коллектор насосного узла. Коллектор насосного узла укомплектован всеми необходимыми соединениями, реле давления, анометрами, предохранительным клапаном и клапаном регулировки давления. В дежурном режиме система трубопроводов заполнена водой под давлением 15 бар (в случае применения водозаполненной системы).
При возникновении пожара происходит разрушение термозамков одного или нескольких распылителей, наиболее близких к очагу пожара. Подача воды через распылители приведет к понижению давления в секции и основном коллекторе. Понижение давления в системе фиксируется зоновым реле давления, которое подает сигнал на включение жокей-насоса, который восстанавливает давление до значения 15 бар. При продолжающемся падении давления по истечении 10 сек. работа жокей-насоса прекращается и включается первый высоконапорный насос. Если понижение давления продолжается, включается в работу необходимое количество насосов.
ОПИСАНИЕ СИСТЕМЫ ТРУБОПРОВОДОВ

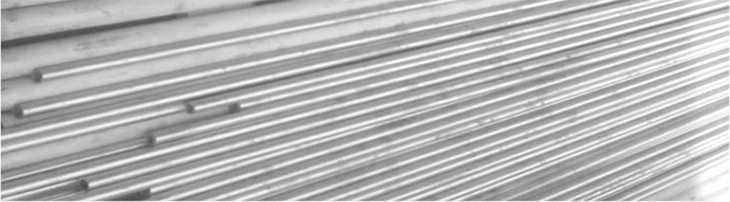

Вода направляется от насосного узла к распылителям по трубам из нержавеющей стали марки AISI 316. Трубопроводы системы диаметром 38 мм и менее соединяются с помощью стальных соединений AISI 316. Отсечные клапаны шарового типа устанавливаются на питающем трубопроводе каждого направления (зоны) тушения сразу после выхода из коллектора. На каждом питающем трубопроводе устанавливается зоновый датчик потока, его сигнал немедленно поступает на контрольно-приемный пульт.
ОПИСАНИЕ РАСПЫЛИТЕЛЕЙ
В системе водяного пожаротушения «EI-MIST®» с давлением 100 - 120 атм. используются спринклеры и дренчеры особой конструкции, запатентованные, не имеющие аналогов, специально разработанные для применения с данной системой. Распылители подбираются в зависимости от группы защищаемого помещения, величины пожарной нагрузки, условий эксплуатации. На основании указанных характеристик выбирается распылитель с определенным коэффициентом расхода (К-фактором) и температурой срабатывания.
ОПИСАНИЕ СИСТЕМЫ ГИДРАВЛИЧЕСКОГО ПИТАНИЯ
Насосный узел соединен с резервуаром объемом 1000-8000л. (объем резервуара определяется проектом), выполненным из нержавеющей стали AISI 304, установленным в помещении насосной станции и подключенным к системе водоснабжения защищаемого объекта (по возможности). Уровень воды в емкости контролируется дистанционно, электрическим датчиком, установленным в верхней части емкости, и визуально - индикатором уровня, установленным на стенке емкости. При снижении уровня воды до минимального уровня, электрический датчик подает сигнал о неисправности на шкаф управления, который, в свою очередь, дает сигнал на открытие электрического клапана пополнения резервуара от водопровода.
Модули тонкораспыленной воды укомплектованы электроклапанами, фильтром, отсечным шаровым клапаном, дренажным клапаном.
ОПИСАНИЕ СИСТЕМЫ С БАЛЛОНАМИ
Система пожаротушения тонкораспыленной водой «MIST E1®» модульного типа применяется для защиты небольших объемов, либо в случае отсутствия водоснабжения.
МОДУЛЬНАЯ СИСТЕМА СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЭЛЕМЕНТОВ:
- Баллоны с азотом (N2)
- Баллоны с водой (Н2О)
- Быстродействующие клапаны, приводы и предохранительные устройства
- Компрессор
В дежурном режиме система заполнена воздухом под давлением 6 атм. При вскрытии одного или более распылителей и понижении давления системы ниже 4 атм. реле давления подает сигнал на прибор управления, который, в свою очередь, обеспечивает открытие соленоидных клапанов баллонов с азотом. Выходящий азот вытесняет воду из баллонов вместимостью 80/140л. и подает ее по распределительному трубопроводу к насадкам. После срабатывания системы баллоны для воды вновь заполняются водой, а баллоны с азотом перезаряжаются или заменяются уже заправленными с давлением 200атм.
